Врска:заварување, челно заварување
Степен на притисок:Класа 150~300Lb, PN1.6/2.5MPa
Спецификација на производи:DN600~1200mm
Материјал на производот:WCB, A105 f11, изработка, F304, F316, CF8, CF8M, WCC или опционално според барањата на клиентот
Целосно заварен топчест вентил од типот на црво тркало е погоден за сечење или поврзување на медиум во цевководот на нафта, хемиска индустрија, термоцентрала и други работни услови Класа 150 ~ 300Lb и работна температура -29 ~ 200C. Применлив медиум: нафта, прочистен природен гас, кисел природен гас, гас, вода и јагленова кашеста маса, итн. Режим на работа: погон на црво запчаник, пневматски, електричен, гасно-течен погон.
Sструктурни карактеристики
Женското тркало е целосно заварено со фиксна балистичка конструкција. Горниот и долниот дел од балијата се опремени со носачи. Мал товарен валјак. Топката на оваа конструкција е фиксирана и не се поместува по компресија, дизајнот има два заптивни елементи за да обезбеди одредена сила на претходно затегнување за да се обезбеди пловење, постигнување на двострано присилно пловење, а перформансите на заптивање се посигурни. Процесот на обработка на сферата се следи и детектира од напреден компјутерски детектор, така што прецизноста на обработката на сферата е висока. Бидејќи материјалот на телото на валјакот е ист како и на цевката, нема да има нерамномерен притисок или деформација поради земјени удари и движење на возилото низ кругот. Телото на балицата е направено од материјал Pf со 20% C (јаглерод), што гарантира дека нема никакво протекување (0%).
Стандард за извршување
Спецификација на дизајнот: APL 6D, ASMEB 16.34
Класи на притисок-температура: ASME B16.34, AP1608
Должина на структурата: ASME B16.10, GB12221
Форма за челно заварување: ASME B16.25, ASME B31.4/31.8
Инспекција и тестирање: APL 598, API 6D, GB13927
Тест за отпорност на пожар: AP| 607, API 6FA
Параметар за перформанси на tt
Вентил бр.: Q361F
Применлива температура: -29C≤T≤200'C Соодветен медиум: вода, воздух, масло и други течности кои не реагираат со јаглероден челик Режим на возење: тип на црво тркало

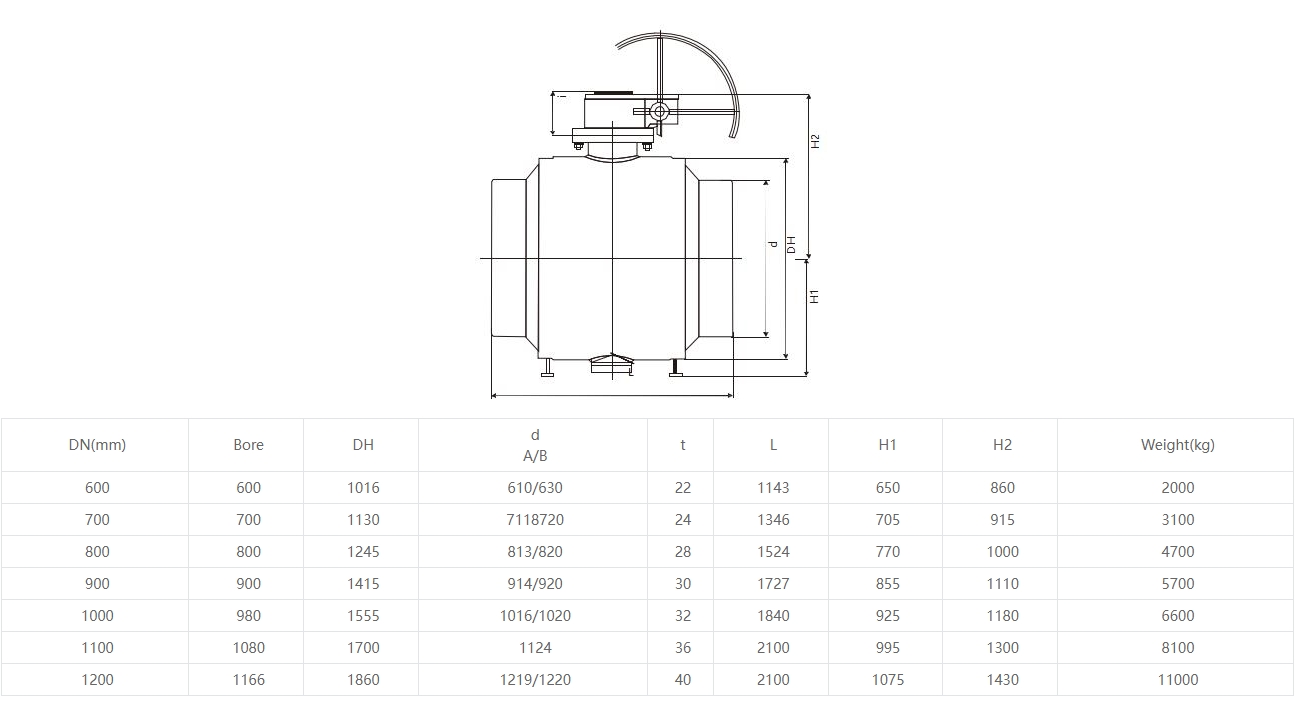

Димензии на производот
