Вентил пеперутка со запечатување од метал до метал

GYPYD363H вентилот пеперутка со тврд ударен тврд заварување е оптимизиран од нашиот технички персонал по апсорбирање на структурата и карактеристиките на странски слични производи и надминување на недостатоците што постојат при употребата на оригиналните производи, што го прави неговиот работен век потраен и запечатување посигурно. Вентилот пеперутка го прифаќа принципот на тридимензионален ексцентричен дизајн, а запечатувачкиот пар е составен од два преклопувачки конусни наклонети делови. По ексцентричната вредност на телото на вентилот и седиштето на вентилот, центарот на ротација на плочата може да оствари моментален контакт и одвојување на отворањето и затворањето. Лавиринтното заптивање е остварено со аминизирана структура од метален прстен за запечатување на плочата и графит, што не само што може да го намали префрлувачкиот момент на вентилот, туку и да обезбеди перформанси на запечатување на вентилот пеперутка. Вентилот пеперутка со притисок ја намалува вредноста на ексцентричноста и ја зголемува цврстината на плочата пеперутка, вратилото на вентилот и актуаторот за да се постигне нула истекување на двонасочното заптивање на влезот и излезот на вентилот пеперутка.

Структурни карактеристики

1. Компактна структура, мали димензии, мала тежина, флексибилно работење, лесен за употреба;

2. Усвоена е тридимензионална ексцентрична повеќеслојна тврда запечатувачка структура, а нејзините перформанси на запечатување се сигурни и достигнуваат нула протекување;

3. Вентилот нема прирабница, што носи голема погодност и убавина на изолацијата и обвиткувањето на цевководот; 4. Има карактеристики на висока температура, висок притисок, отпорност на корозија и отпорност на абење.

Стандард за извршување

Дизајн и производство: GB/T12238, JB/T8527

Големина на заварување: GB/T12224

Должина на структурата: GB/T122

Тест и инспекција: GB/T13927, JB/T9092

Параметар на изведба

Применлива температура: Јаглероден челик: -29℃~425'℃ Нерѓосувачки челик: -409C~600°

Форма на пренос: црвен погон, пневматски погон, електричен погон, хидроволтаичен погон

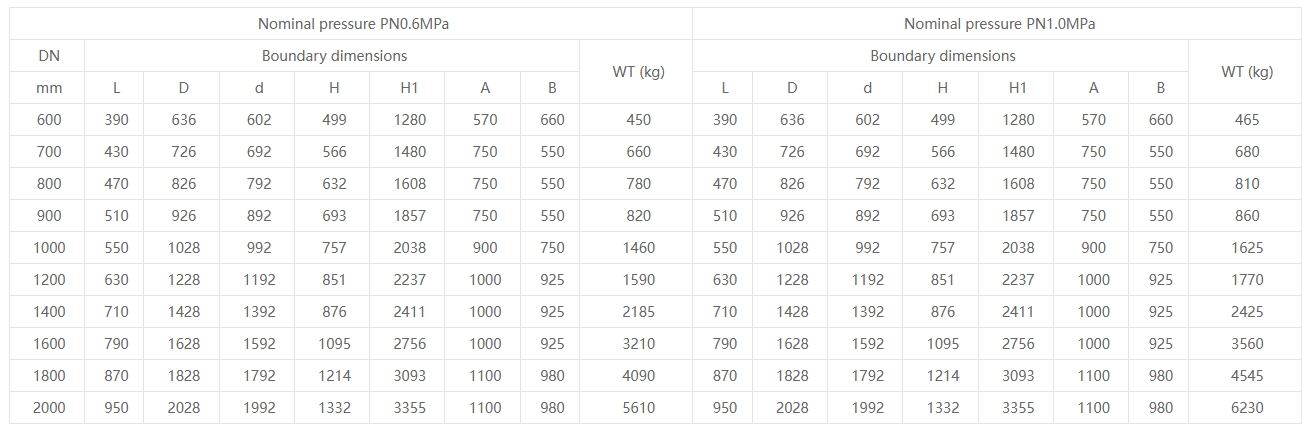

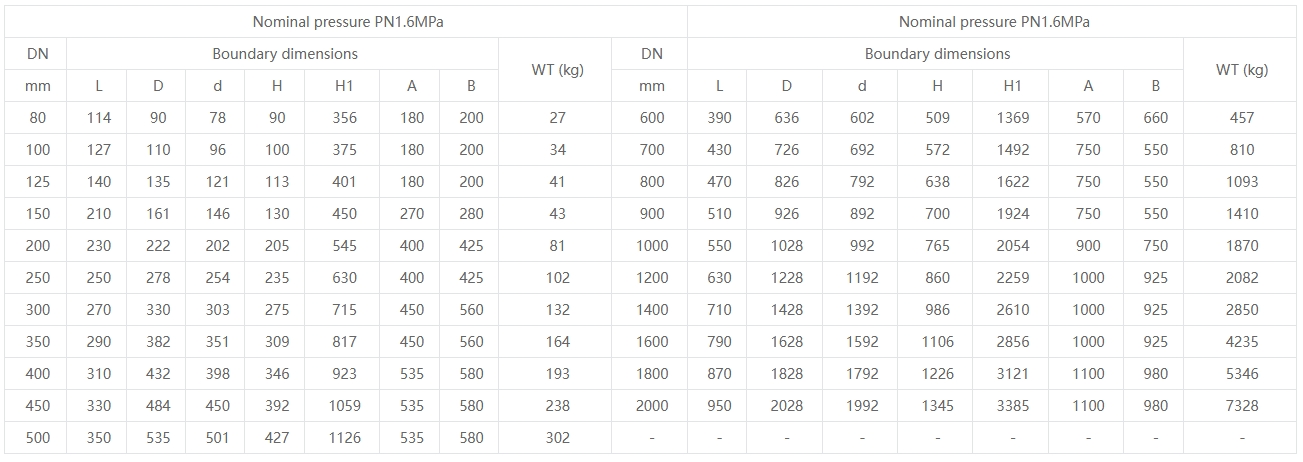

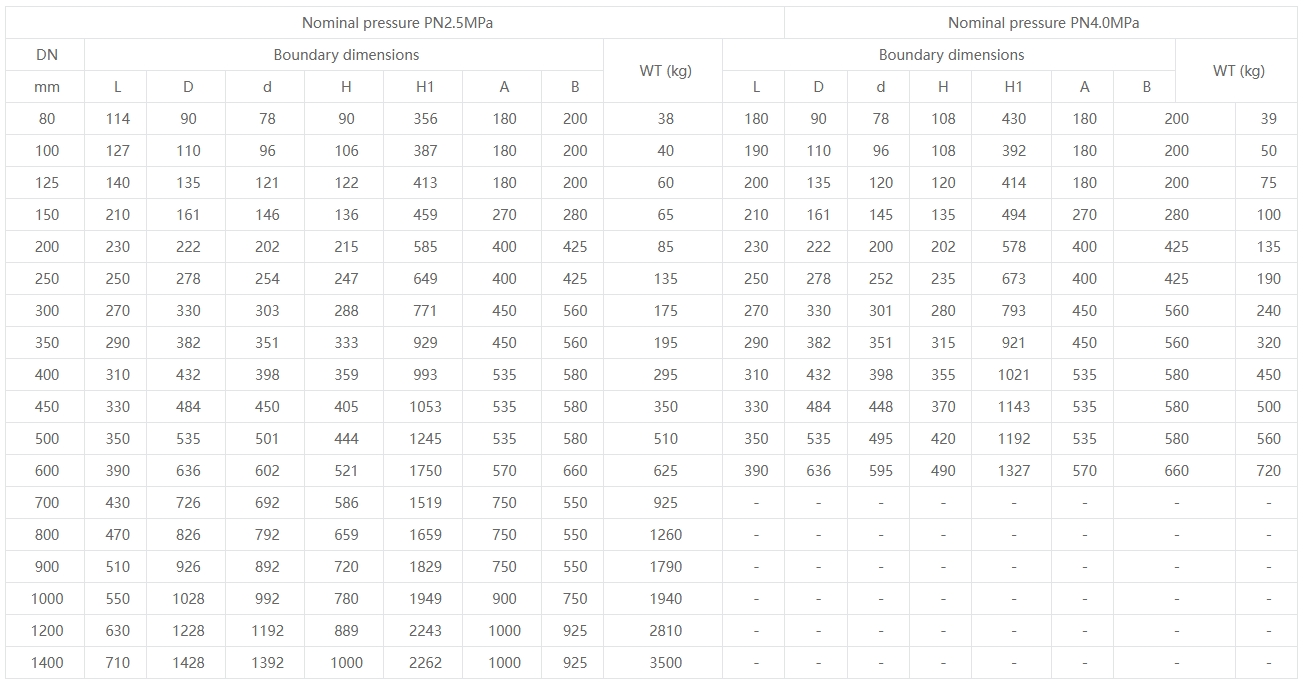

Димензии на производот
