Метален седлоен вентил за пеперутка

GYPYD363H вентилот пеперутка со тврд ударен тврд заварен удар е оптимизиран од нашиот технички персонал по апсорбирање на структурата и карактеристиките на слични производи и надминување на недостатоците што постојат при употребата на оригиналните производи, што го прави неговиот работен век потраен и запечатување посигурно. Вентилот пеперутка го усвојува тридимензионалниот принцип на ексцентричен дизајн, а запечатувачкиот пар е составен од два преклопувачки конусни наклони. По ексцентричната вредност на телото на вентилот и седиштето на вентилот, центарот на ротација на плочата пеперутка може да оствари моментален контакт и одвојување на отворањето и затворањето. Заптивката на лавиринтот е остварена со ламинирана структура од метален прстен за запечатување на плочата пеперутка и графит, што не само што може да го намали вртежниот момент на префрлување на вентилот, туку и да ги обезбеди перформансите на запечатување на вентилот пеперутка. Вентилот пеперутка со притисок ја намалува вредноста на ексцентричноста и ја зголемува јачината на плочата пеперутка, вратилото на вентилот и актуаторот за да се постигне нула истекување на двонасочното заптивка на влезот и излезот на вентилот пеперутка.

Структурни карактеристики

1. Компактна структура, мали димензии, мала тежина, флексибилно работење, лесен за употреба;

2. Усвоена е тридимензионална ексцентрична повеќеслојна тврда структура за заптивање, а нејзините перформанси на заптивање се сигурни и достигнуваат нула истекување;

3. Вентилот нема прирабница, што носи голема погодност и убавина на изолацијата и обвиткувањето на цевководот;

4. Има карактеристики на висока температура, висок притисок, отпорност на корозија и отпорност на абење

Стандард за извршување

Дизајн и производство: GB/T12238, JB/T8527

Големина на заварување: GB/T12224

Должина на структурата: GB/T122

Тест и инспекција: GB/T13927. JB/T9092

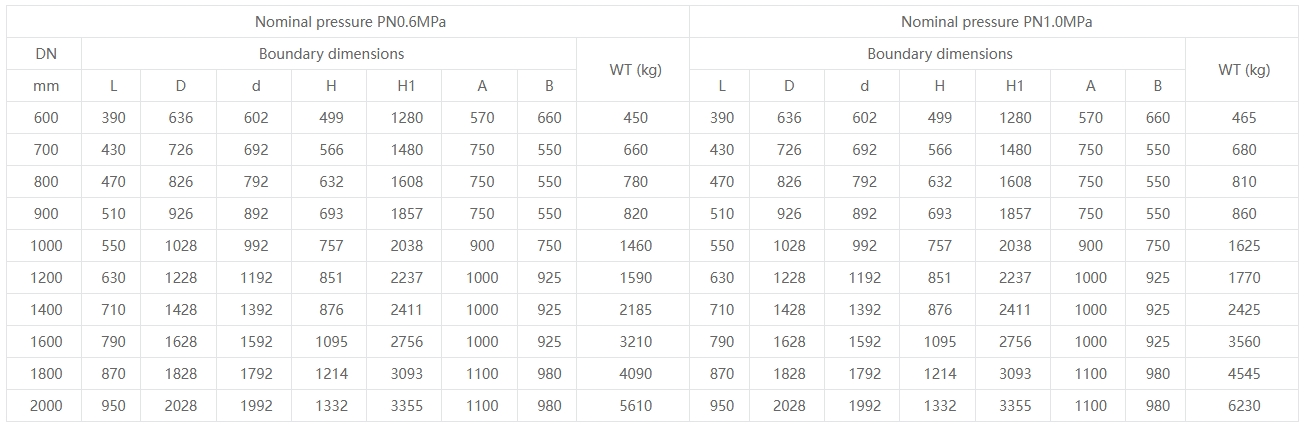

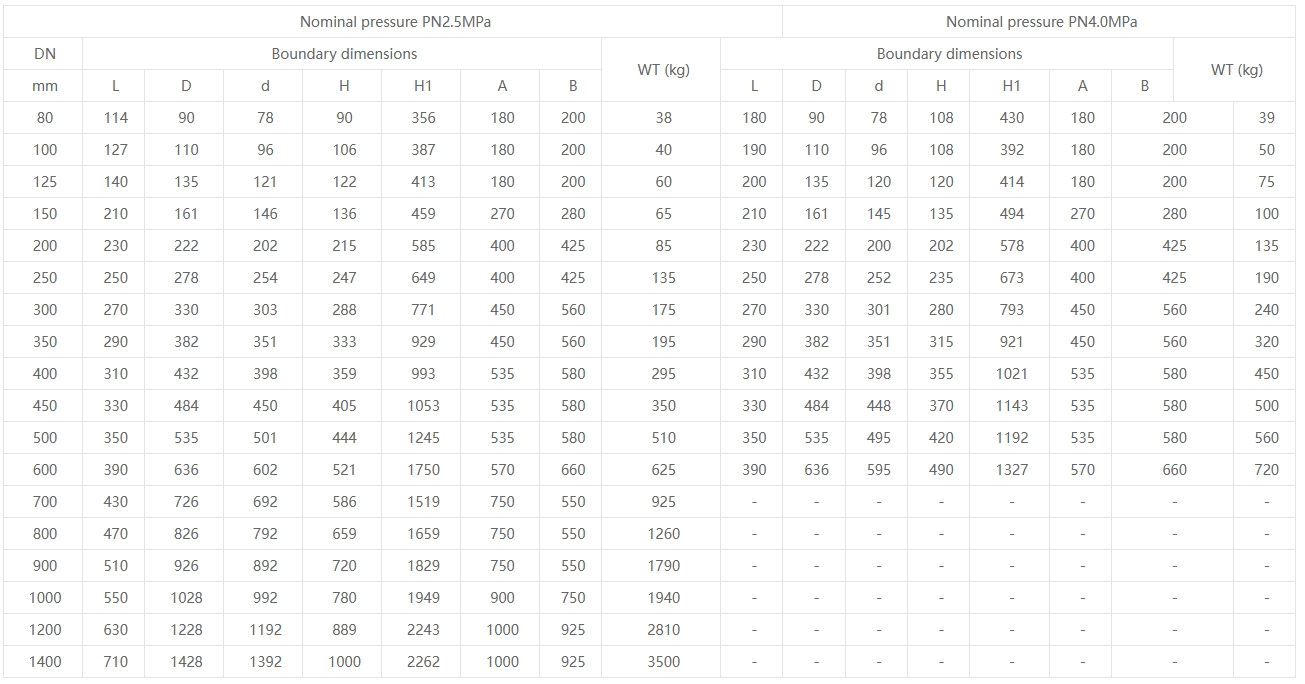

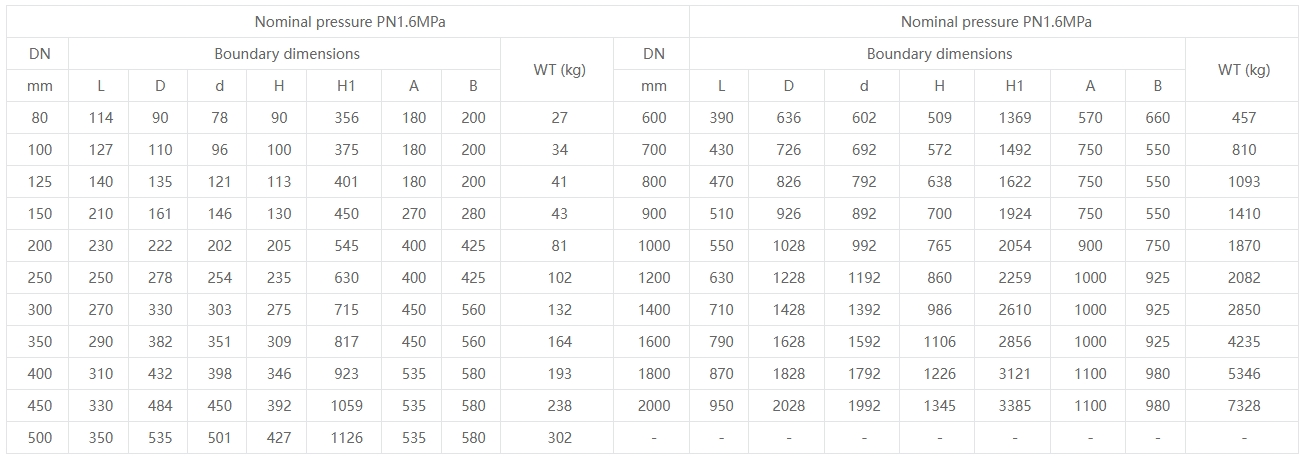

Параметар на изведба

Применлива температура: Јаглероден челик: -29'~425'c Нерѓосувачки челик: -40%~600

Форма на пренос: црвен погон, пневматски погон, електричен погон, хидрауличен погон
